Skyltar inomhus
Principer för skyltar inomhus i kommunens lokaler; standardskyltar, hänvisningsskyltar och skylthållare med utbytbart papper (olika storlekar).
Principer för inomhusskyltning
- Publika skyltar har mörkgrön bakgrund som är mörkare än kommunens huvud profilfärg och vit text för att det ska vara tillräcklig kontrast utifrån tillgänglighet.
- Icke publika skyltar (riktade till personal) har vit bakgrund och svart text.

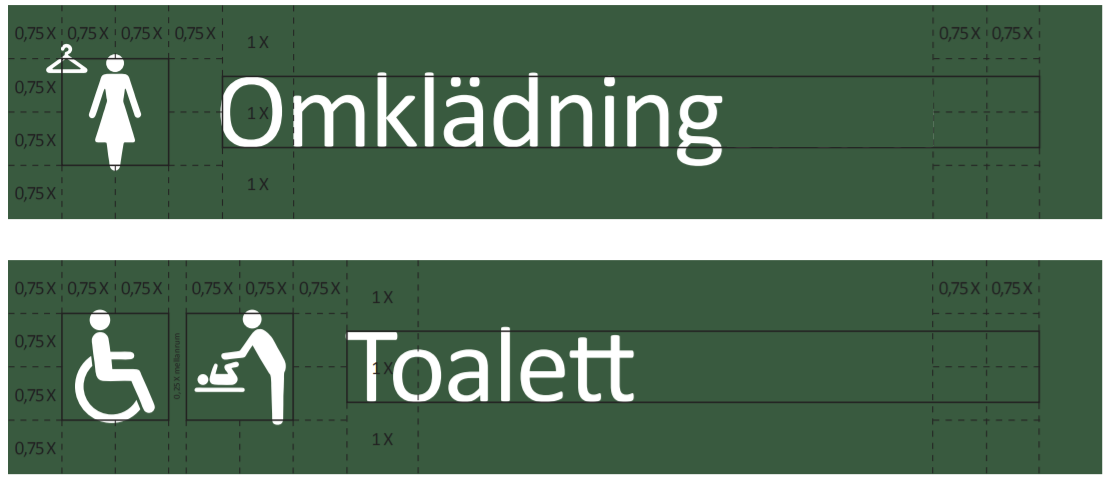

- Symboler används på publika skyltar för att hjälpa besökare att hitta. I Umeå kommun använder vi i första hand välkända symboler som statliga Lantmäteriet och SIS rekommenderar.
- De vanligaste publika skyltarna är utformade med punktskrift och upphöjd relief där text och symbol är taktila. Taktil text skrivs i enbart versaler för att vara så lättläst som möjligt. Punktskriften är 1–1,5 millimeter hög.
- Teckensnittet är Calibri och skärningen regular.
Placering av skyltar
- Skyltar placeras på höjden 1,5 meter (maximal höjd från golv till skyltens överkant är 1,6 meter. Skylten får inte vara lägre placerad än 1,4 meter).
- Skyltar placeras vid dörrar på dörrhandtagets sida, inte direkt på dörren.
- Om en mörk skylt ska placeras på en mörk vägg eller mot mörk bakgrund kommer skylten att synas dåligt. Då kan du lägga en ljus platta under skylten som sticker ut något, göra en ljus ram runt skylten eller belysa skylten. Det samma gäller för ljusa skyltar mot ljus vägg eller bakgrund.
- För att taktil information (upphöjd text och/eller blindskrift) ska vara meningsfull måste personer med nedsatt syn hitta skylten. Det blir möjligt med ett ledstråk fram till skylten och konsekvent placering.
Rumsskyltarna har olika artikelnummer till exempel 12, 12.1. Vita skyltar används till rum som bara används av verksamheten. Gröna skyltar är publika. Vissa publika skyltar är taktila skyltar enligt Boverkets byggregler och råd om tillgänglighet på allmänna platser och har punktskrift genom en upphöjd relief. Vid flera omklädningsrum av samma typ, lägg till siffra, till exempel Omklädning 1 och Omklädning 2. Inomhusskyltar tillverkas i slät aliminiumplåt.
11. Källsortering (inomhus och
utomhus), 237 x 60 millimeter
12. Förråd (inomhus och
utomhus), 168 x 60 millimeter – ej publikt
12.1 Förråd (inomhus och utomhus)
168 x 60 millimeter – publikt. (Skylt med punkskrift, upphöjd relief där text och symbol är taktila)
18.1 Omklädning neutral, 225 x 60 millimeter – ej publik
18.2 Omklädning herr, 225 x 60 millimeter – ej publik
18.3 Omklädning dam, 225 x 60 millimeter – ej publik
18.4 Omklädning neutral, 240 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
18.5 Omklädning herr, 240 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
18.6 Omklädning dam, 240 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
85 Omklädning 1, 255 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
86 Omklädning 2, 255 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
87 Omklädning 3, 255 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
88 Omklädning 4, 255 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
89 Omklädning 5, 255 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
90 Omklädning 6, 255 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
91 Omklädning 7, 255 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
92 Omklädning 8, 255 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
95 Dusch, 159 x 60 millimeter – publik (skylt med punktskrift, upphöjd relief där text och symbol är taktila).
19 Toalett, 159 x 60 millimeter
(skylt med punktskrift, upphöjd
relief där text och symbol är taktila)
53 Tillgänglig toalett ”RWC”, 159 x 60 millimeter (skylt med punktskrift, upphöjd relief där text och symbol är taktila)
20.1 Städ, 147 x 60 – ej publik
20.2 Städ, 147 x 60 – publik. (skylt med punktskrift, upphöjd
relief där text och symbol är taktila)
22 Elcentral, 158 x 60 mm
23 Teknikrum, 177 x 60 mm
38 Fläktrum, 158 x 60 mm
41 Undercentral, 205 x 60 mm
42 Elrum, 128 x 60 mm
37 Personal, 159 x 60 mm
69 Personaltoalett, 160 x 60 mm
65 Tvättrum, 170 x 60 mm
65.1 Tvättrum förskola, 170 x 60 mm
55.1 Domarrum 1, 55.2 Domarrum 2, 234 x 60 mm
56 Teknikrum – publik, 212 x 60 mm
5 Miljörum, 177 x 60 mm
21 Apparatrum, 177 x 60 mm
27 Vilrum, 128 x 60 mm
80 Teleslinga, 200 x 200 millimeter
(skylt med punkskrift, upphöjd relief där text och symbol är taktila)
16 Skylt ”Administration” (kan fästas ovanför dörr eller hängas i taket) 750 x 180 mm
24 Skylt ”Elevhälsa” (kan fästas ovanför dörr eller hängas i taket) 750 x 180 mm
25 Skylt ”Skolrestaurang” (kan fästas ovanför dörr eller hängas i taket) 750 x 180 mm
28 Skylt ”Café" 300 x 165 mm
30 Skylt ”Administration” flaggskylt (fästs på väggen och står rakt ut) 750 x 180 mm
35 Skylt "Övernattningsrum" 268 x 60 mm
81 Skylt "Godkänd för övernattning" (används vid rum som är godkända för övernattning) 330 x 60 mm
84 Skylt ”Skolbibliotek" (kan fästas ovanför dörr eller hängas i taket) 750 x 180 mm
När vi bygger nya lokaler eller bygger om befintliga lokaler väljer kommunen lösningar för korridorsskyltar, hänvisningsskyltar och platsskyltar i form av skylthållare. Verksamheten kan justera innehållet genom att byta papper i skylthållaren. Det är ett enkelt och billigt sätt för verksamheten att själva ändra skyltningen. Innehållet fylls i enligt mall, skrivs ut och sätts in i skylthållaren.
Väggens färg spelar roll
Om en mörk skylt ska placeras på en mörk vägg eller mot mörk bakgrund kommer skylten att synas dåligt. Då kan du lägga en ljus platta under skylten som sticker ut något, göra en ljus ram runt skylten eller belysa skylten. Det samma gäller för ljusa skyltar mot ljus vägg eller bakgrund.
Korridorsskyltar och hänvisningsskyltar
15 Skylt ”Hiss” (kan fästas ovanför dörr eller hängas i taket), enkelsidig.
500 x 180 mm
15.1 Skylt ”Hiss” med pil (kan fästas ovanför dörr eller hängas i taket),
enkelsidig, 570 x 180 mm
15.2 Dubbelsidig
68 Skylt ”Toaletter” (kan fästas ovanför dörr eller hängas
i taket) enkelsidig,541 x 140
68.1 Skylt ”Toaletter” med pil (kan fästas ovanför dörr eller
hängas i taket), enkelsidig, 700 x 140 mm
68.2 Skylt ”Toaletter” flaggskylt (fästs på väggen och står
rakt ut) 750 x 180 mm
70 Husskylt (kan fästas ovanför dörr eller hängas i taket), enkelsidig, 400 x 205 mm
71.1 Hänvisningsskylt, pil till vänster (kan fästas ovanför dörr eller
hängas i taket), enkelsidig, 555 x 180 mm
Om två skyltar med olika riktning på pilarna sätts upp ovanför
varandra ska pilarna samlas till höger.
71.2 Hänvisningsskylt, pil till höger, enkelsidig 555 x 180 mm
14 Skylt ”Hiss och trappor” (kan fästas ovanför dörr eller hängas i taket) 800 x 180 mm
26 Utstansad bokstav/pil bredvid dörr/på vägg till enhet. Höjd 400 millimeter.
Dessa skyltar rekommenderas på vit bakgrund/vägg. För mörk bakgrund/vägg, välj en ljus profilfärg, se
www.umea.se/profil
Länk till annan webbplats.
Skylthållare
Skylthållare kan kompletteras med punktskrift och/eller relief-remsor. Behovet beror på verksamhetens
karaktär och om besökare ska röra sig fritt i lokalerna. Skylthållare med utbytbart papper.
Mall för pappersdelarna finns på www.umea.se/mallar Länk till annan webbplats..
17 Namnskylt vid arbetsrum,
möteslokaler med mera. Används i första hand före skythållare Modulex.
Skylthållarens storlek: 90 x 160 mm.
Pappersstorlek: 57 mm x 155 mm
17.1 Skylthållare Modulex, namnskylt vid arbetsrum, möteslokaler med mera (används i vissa fall, bland annat på stadshusområdet).
Skylthållarens storlek: 90 x 160 mm.
Pappersstorlek: 61 mm x 157 mm
17.2 Skylthållare namnskylt vid möteslokaler med mera i vissa fall, bland annat på stadshusområdet. Ny skylthållare istället för nr 17.1 Modulex som utgår. Grön bård används vid mötesrum och grå utanför kontor.
Skylthållarens storlek: 105 x 148 mm.
Pappersstorlek: 72 mm x 145 mm
17.2 Skylthållare namnskylt vid arbetsrum, med mera i vissa fall, bland annat på stadshusområdet. Ny skylthållare istället för nr 17.1 Modulex som utgår. Grön bård används vid mötesrum och grå utanför kontor.
Skylthållarens storlek: 105 x 148 mm.
Pappersstorlek: 72 mm x 145 mm
29 Mindre skylt (A5), till exempel namnskylt i vård- och omsorgsboende med plats för namn, lägenhetsnummer och fotografi på den boende.
Skylthållarens storlek: 223 x 184 mm. Skylthållaren är i aluminiumplåt. På det klistras 3 mm klar plexiglas.
Pappersstorlek: A5 (liggande)
93 A5 hänvisningsskylt i aluminiumplåt. På det klistras 3 mm klar plexiglas.
Skylthållarens storlek: 160 x 260 mm.
Pappersstorlek: A5 (stående)
94 A5 hänvisningsskylt i aluminiumplåt. På det klistras 3 mm klar plexiglas.
Skylthållarens storlek: 198 x 223 mm.
Pappersstorlek: A5 (liggande)
13 A4 hänvisningsskylt i aluminiumplåt. På det klistras 3 mm klar plexiglas, till exempel vid klassrum för att sätta schema inuti, i hissar eller i trapphus vid varje våningsplan.
Skylthållarens storlek: 260 x 347 mm.
Pappersstorlek: A4 (stående)
51 Skylt (A4) i plexiglas enkelsidig, vid entré, till exempel med verksamhetens, avdelningens eller entréns namn – enkelsidig, till exempel att sätta på vägg eller heltäckt yta.
Skylthållarens storlek: 309 x 260 mm
Pappersstorlek: A4 (liggande)
51.1 Skylt (A4) i plexiglas dubbelsidig, vid entré, till exempel med verksamhetens, avdelningens eller entréns namn, till exempel att sätta på glasparti eller glasdörr. Skylten är dubbelsidig så att logotypen syns från båda hållen.
”Bården” fästs inifrån, papperet byts inifrån.
Skylthållarens storlek: 309 x 260 mm
Pappersstorlek: A4 (liggande)
39 Större hänvisningsskylt (A3), till exempel i hiss,
trapphus vid varje våningsplan. Skylthållaren är i aluminiumplåt. På det klistras 3 mm klar plexiglas. Skylthållarens storlek: 482 x 308 mm.
Pappersstorlek: A3 (stående)
50 Större skylt (A3) i plexiglas, vid entré, till exempel med verksamhetens, avdelningens eller entréns namn – enkelsidig, till exempel att sätta på vägg eller heltäckt yta.
Skylthållarens storlek: 432 x 359 mm
Pappersstorlek: A3 (liggande)
50.1 Större skylt (A3) i plexiglas, till exempel vid entré med verksamhetens, avdelningens eller entréns namn – dubbelsidig (logotypen syns från båda hållen), till exempel att sätta på glasparti eller glasdörr. ”Bården” fästs inifrån, papperet byts inifrån.
Skylthållarens storlek: 432 x 359 mm
Pappersstorlek: A3 (liggande)
79 Anslagstavla (standard i exempelvis idrottshall)
Totalmått: 1500 x 660 mm
Anslagsdel: 1500 x 500 mm
Forbo grå.
13.2 Plexi (A4) för information (standard i exempelvis idrottshall).
En med bård och två stycken plexi utan bård. Skylthållaren är av aluminiumplåt. På det klistras 3 mm klar plexiglas. 222 mm bred. Total höjd: 1037 mm inklusive cirka 30 mm distans mellan.
Pappersstorlek: A4 (stående)
